Drehmomentschlüssel

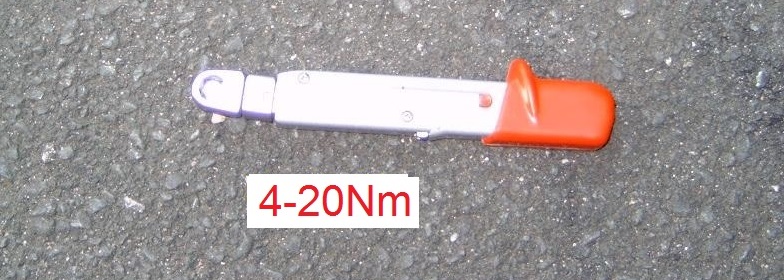

4-20 Nm

  0-130 Nm

   20-210 Nm

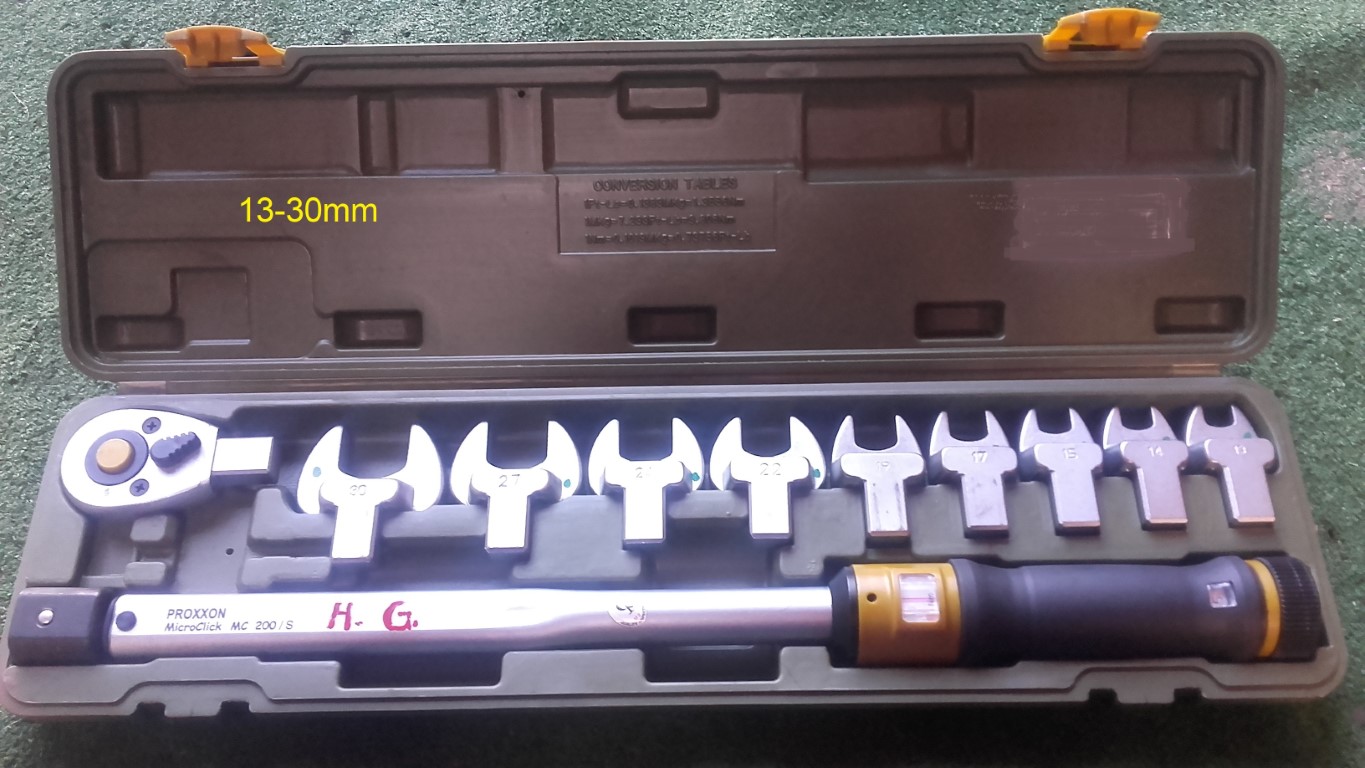

Gabeldrehmomentschlüssel 200Nm

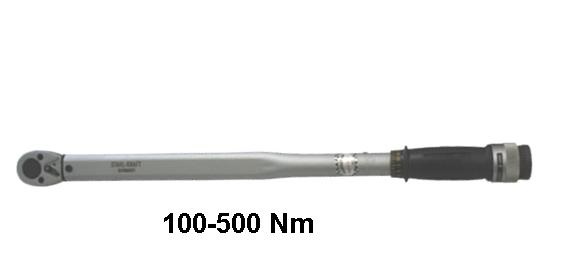

100-500Nm

Bilder zum vergößern anklicken

Drehmomentschlüssel nach Beendigung der Arbeit immer entlasten

"Drehmoment auf die niedrigste Stufe stellen"

Alle Angaben ohne Gewähr

Anzugsdrehmomente 6 Zyl. Diesel  ACL

10 Nm  (M6) Zylinderkopfhaube (Ventildeckel)

25 Nm   Glühkerze

85 Nm  (Zahnriemenscheibe)  Nockenwellenrad (vorne)

100 Nm (Zahnriemenscheibe) Nockenwellenrad (hinten)

10 Nm Umlenkrolle

20 Nm Spannrolle

70 Nm Einspritzdüsen

25 Nm Einspritzleitung (Druckrohr)

20 Nm Oelwanne (M6)

50 Nm Oelablaßschraube

15 Nm Oeldruckschalter

460 Nm Schwingungsdämpfer, Gewinde und Schraubenauflagefläche mit AMV 18800102 bestreichen  z.B.Loctite 542 (Mittelfest)

25 Nm Zahnriemenrad an Schwingungsdämpfer (M8 DIN 912/ISO 4762)

35 Nm Lüfter (Viscokupplung) M10 x 48 (DIN 912/ISO4762)

10 Nm (M6)Zahnriemenschutz (hinten)

20 Nm (M8)Zahnriemenschutz (hinten)

25 Nm Druckplatte an Schwungrad

20 Nm Wasserpumpe (M8)

60 Nm + 90° (1/4 Umdrehung) Schwungrad an Kurbelwelle + Gewindedichtung Loctite 542 (Mittelfest)
