Hydrostößel wurden ab Aug.89 verbaut

 Hier eine Beschreibung von Hydrostößel im ACL

Bilder in "loser" Reihenfolge

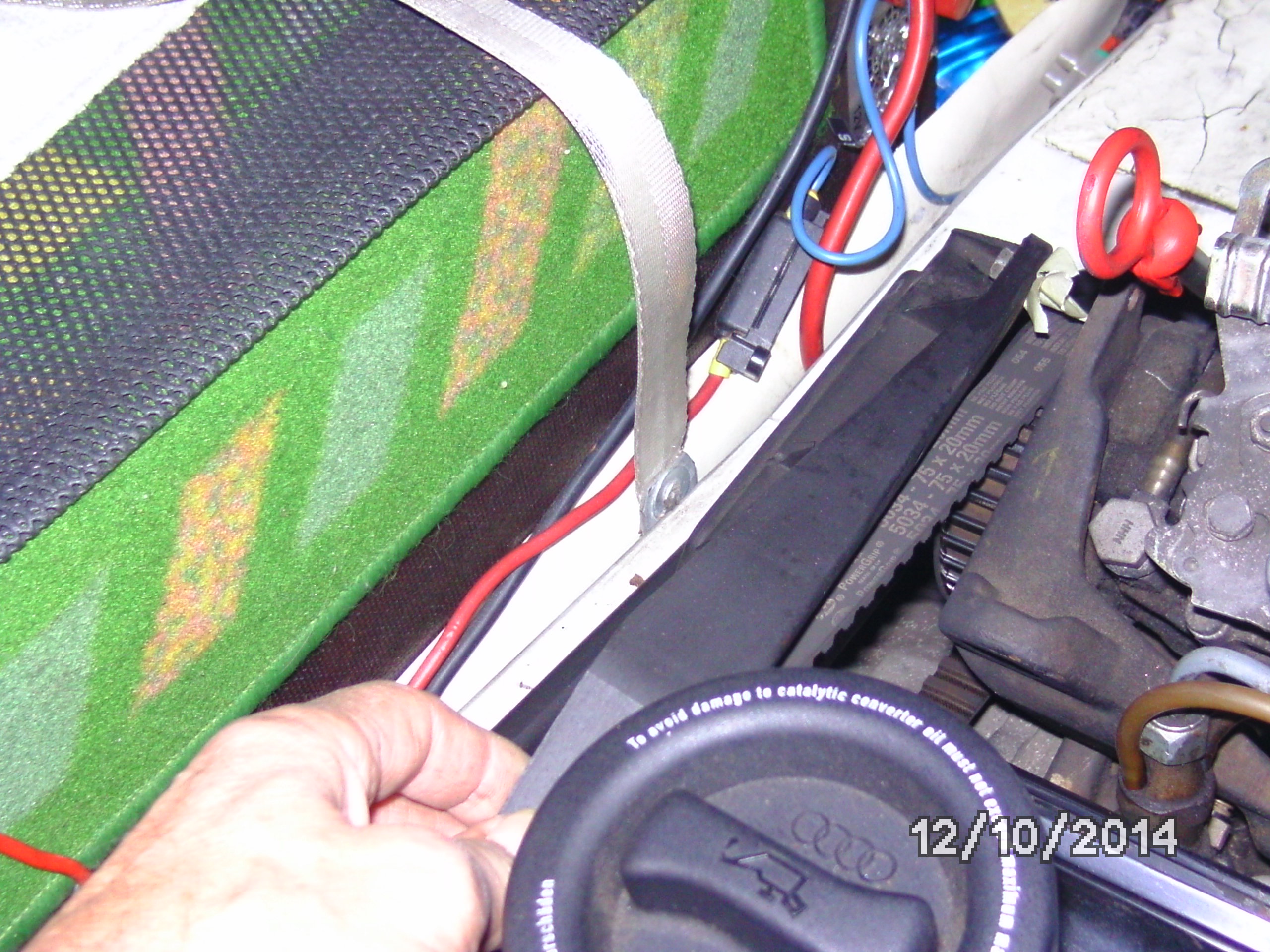

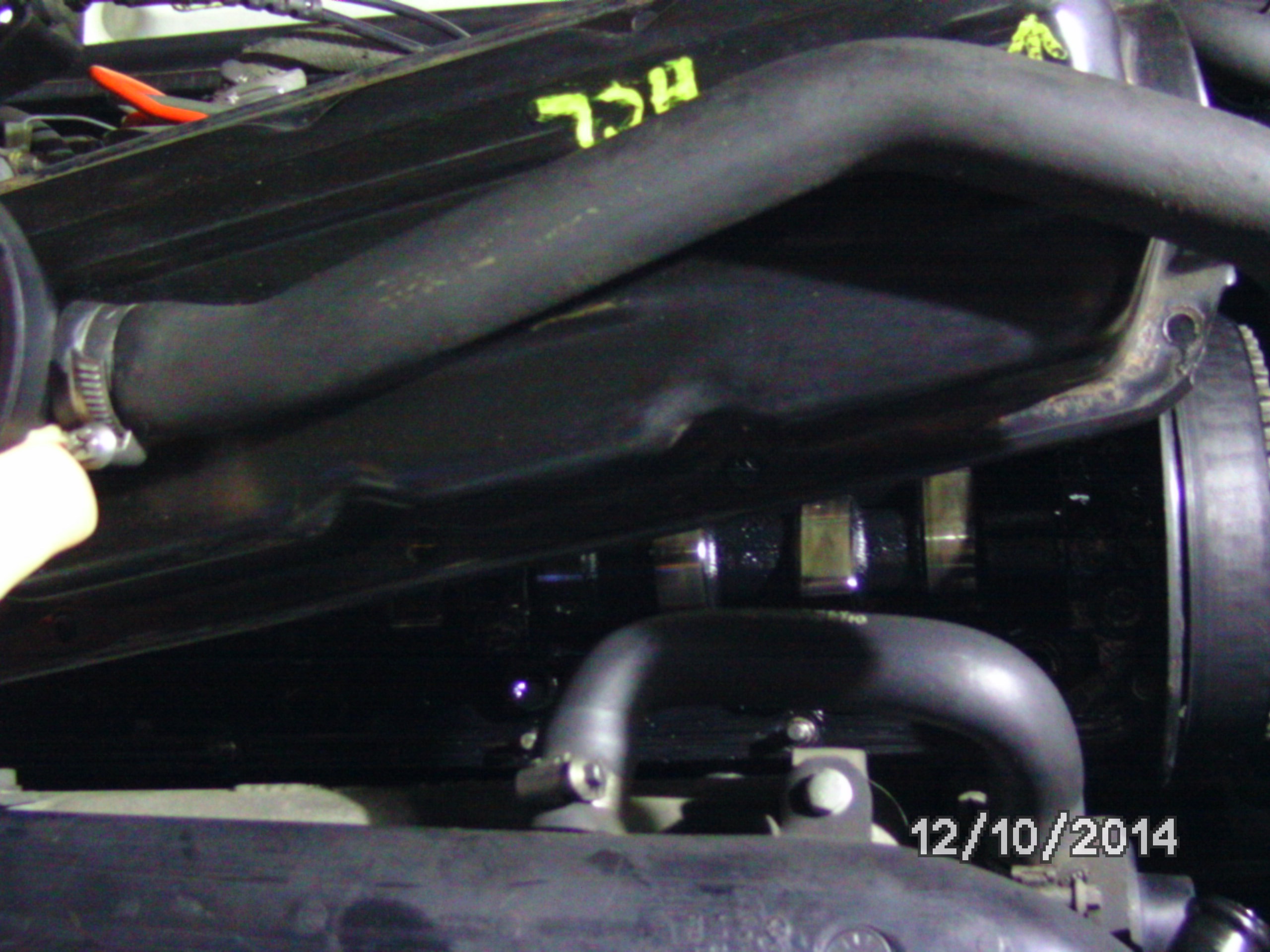

Abdeckung von ESP Zahnriemen entfernen

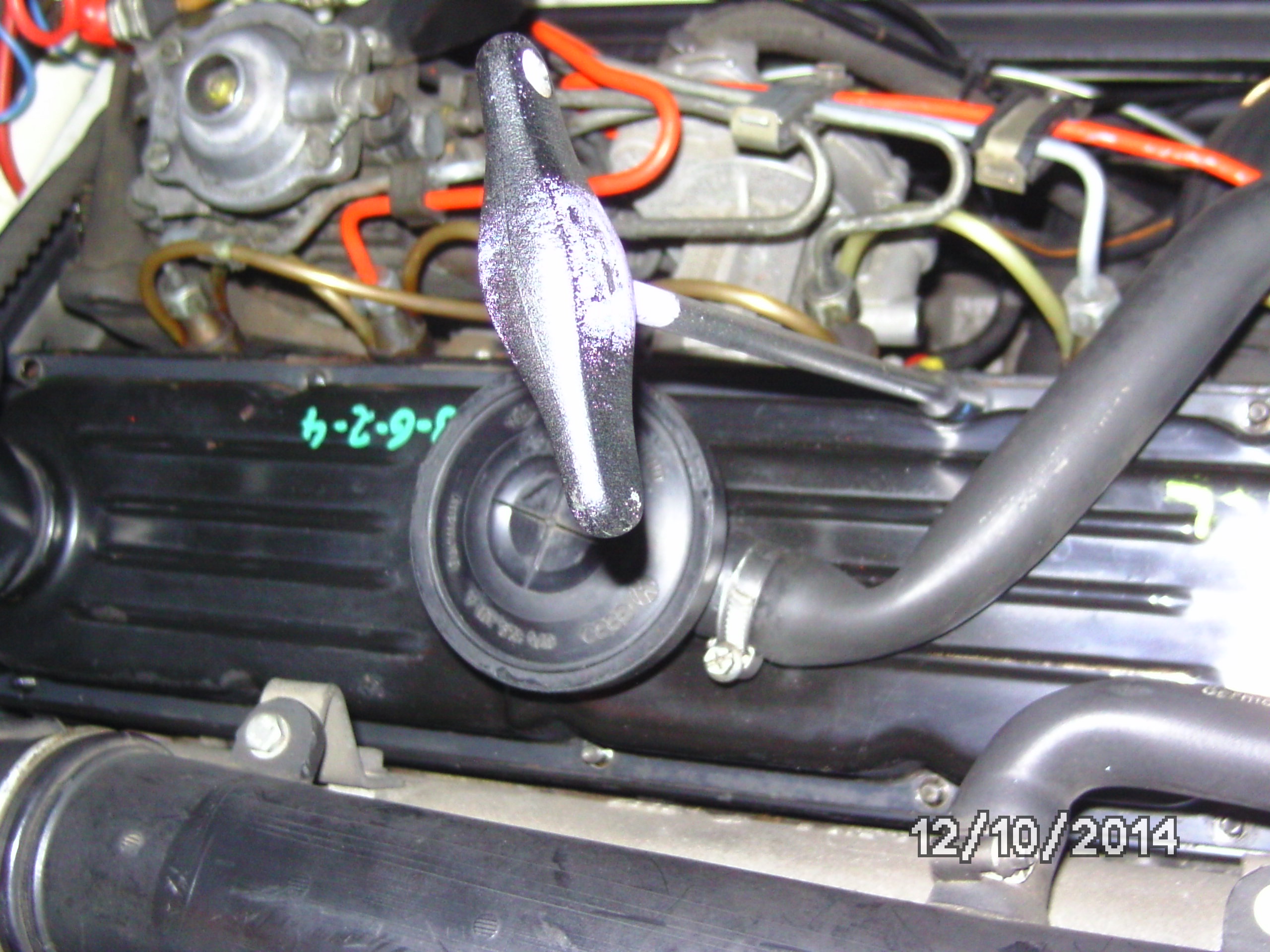

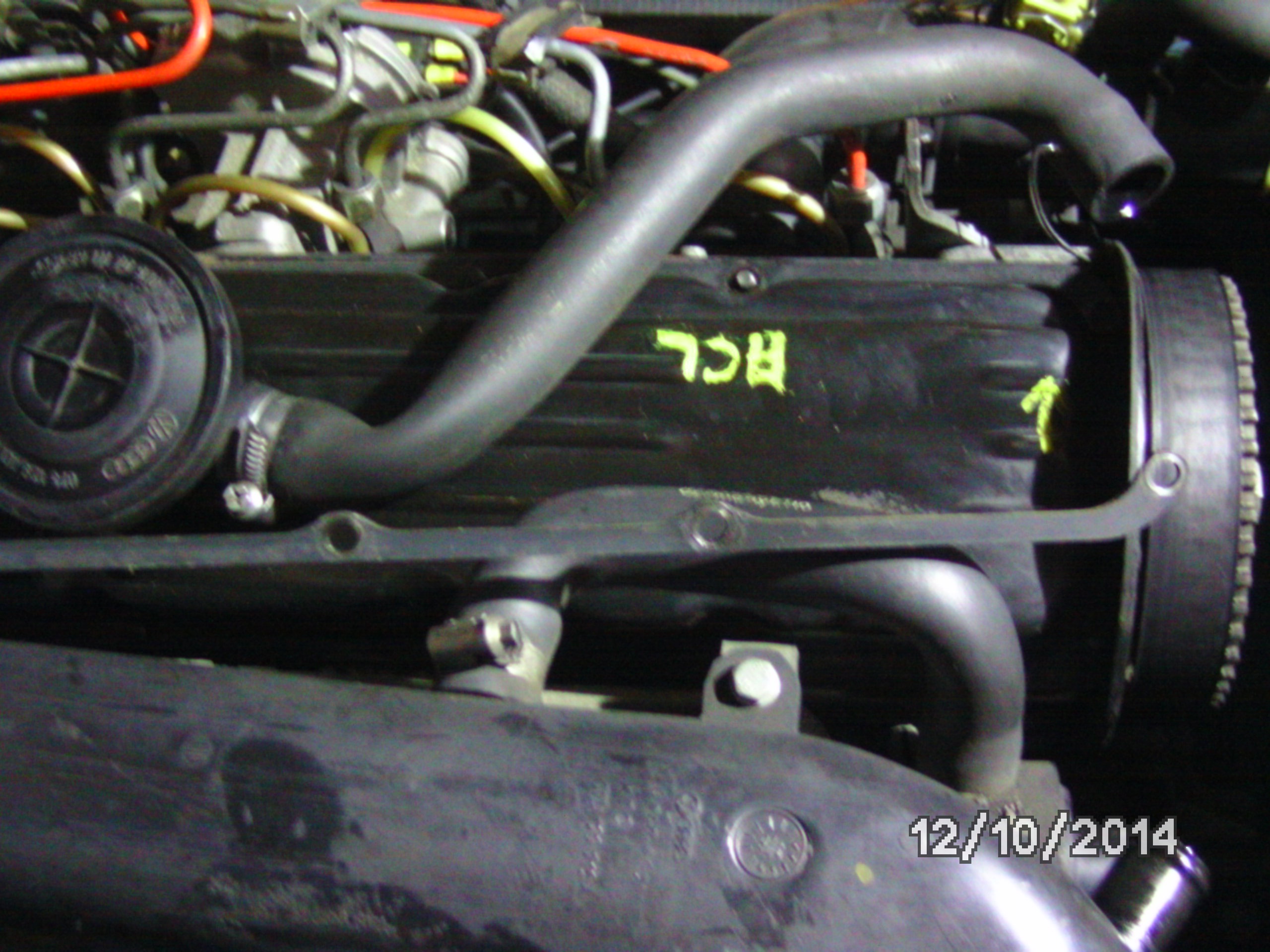

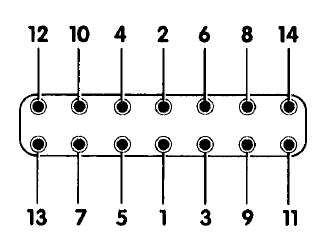

Ventildeckel entfernen M6 ( 10Nm bei Montage beachten, Deckel nicht verspannen, Anzugsreihenfolge, wie beim Zylinderkopf)

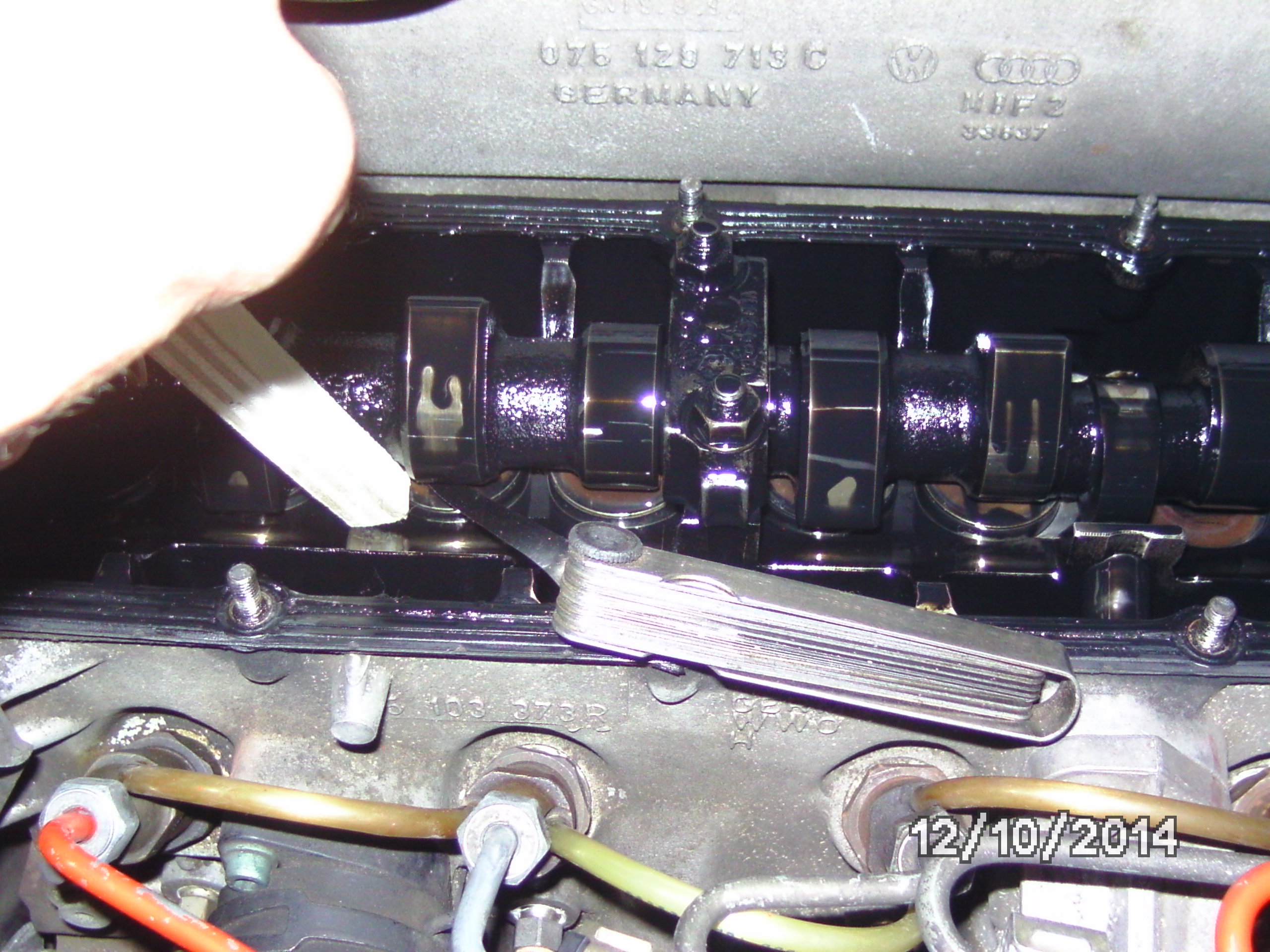

Motor auf OT stellen       Hydro ueberpruefen (wenn  mehr als 0,10mm Spiel, dann ersetzen)

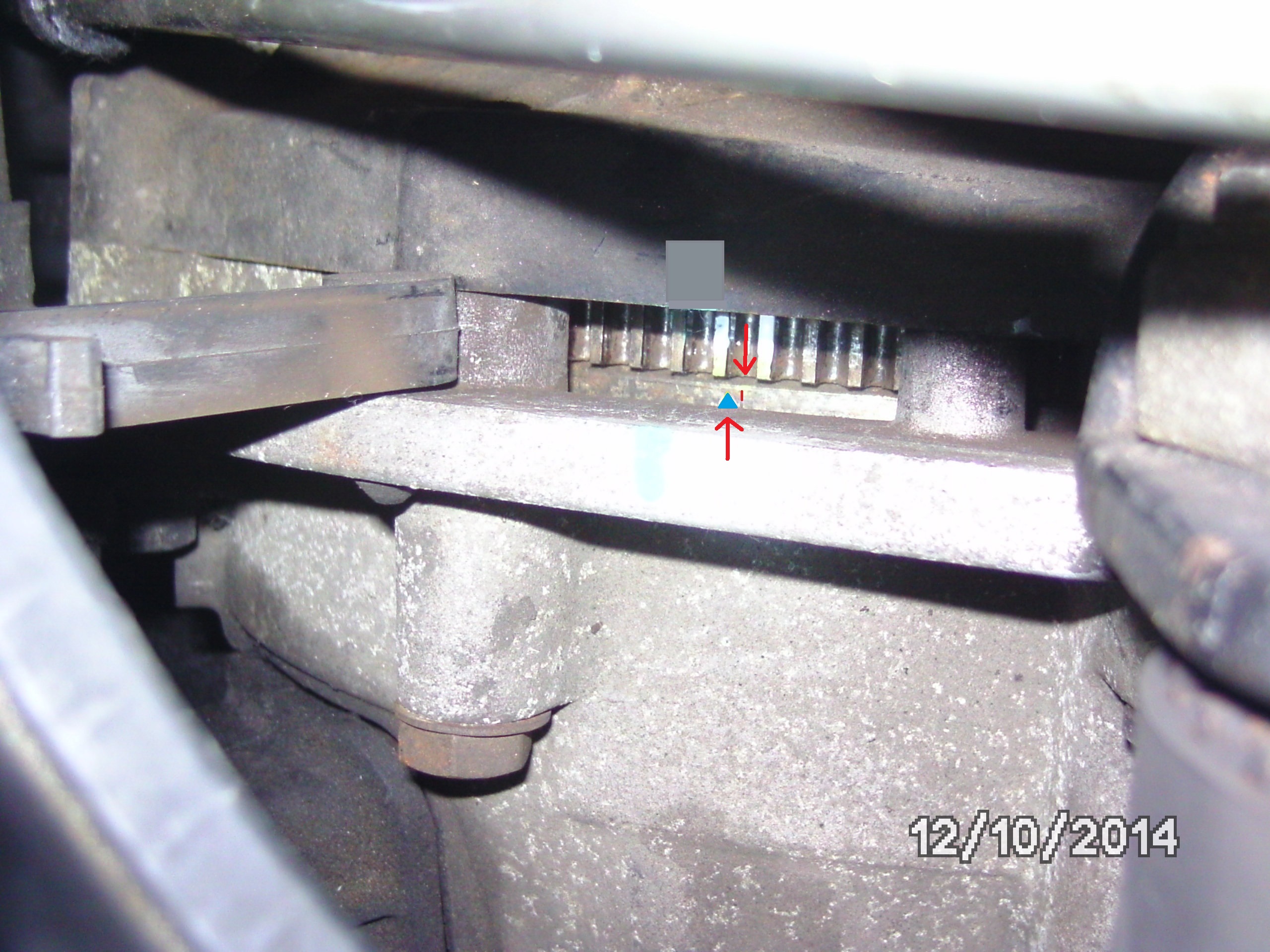

Blaues Dreieck und roter Strich muessen uebereinstimmen / fluchten  ( hier leider schlecht zusehen aufgrund des Blickwinkels)

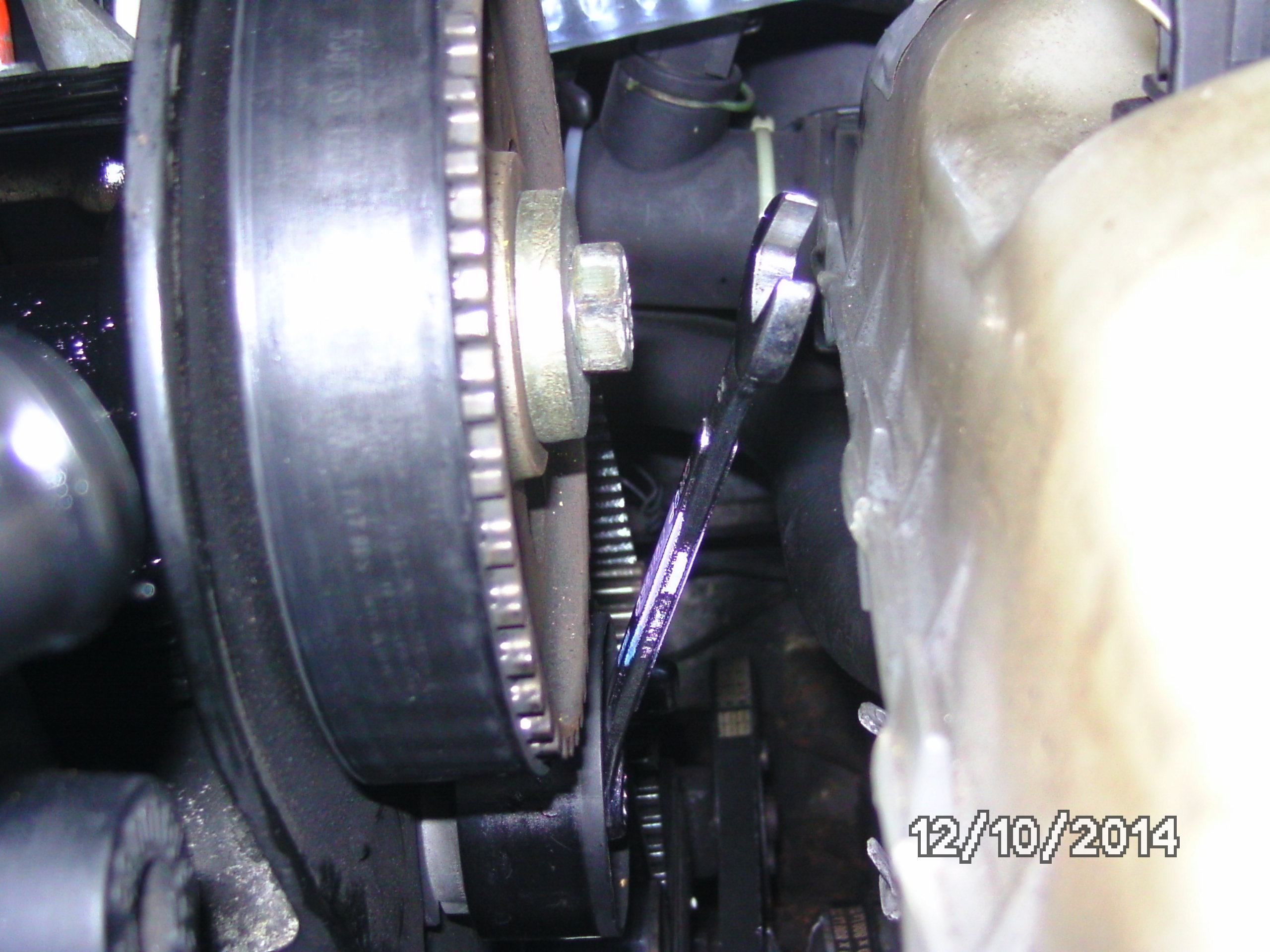

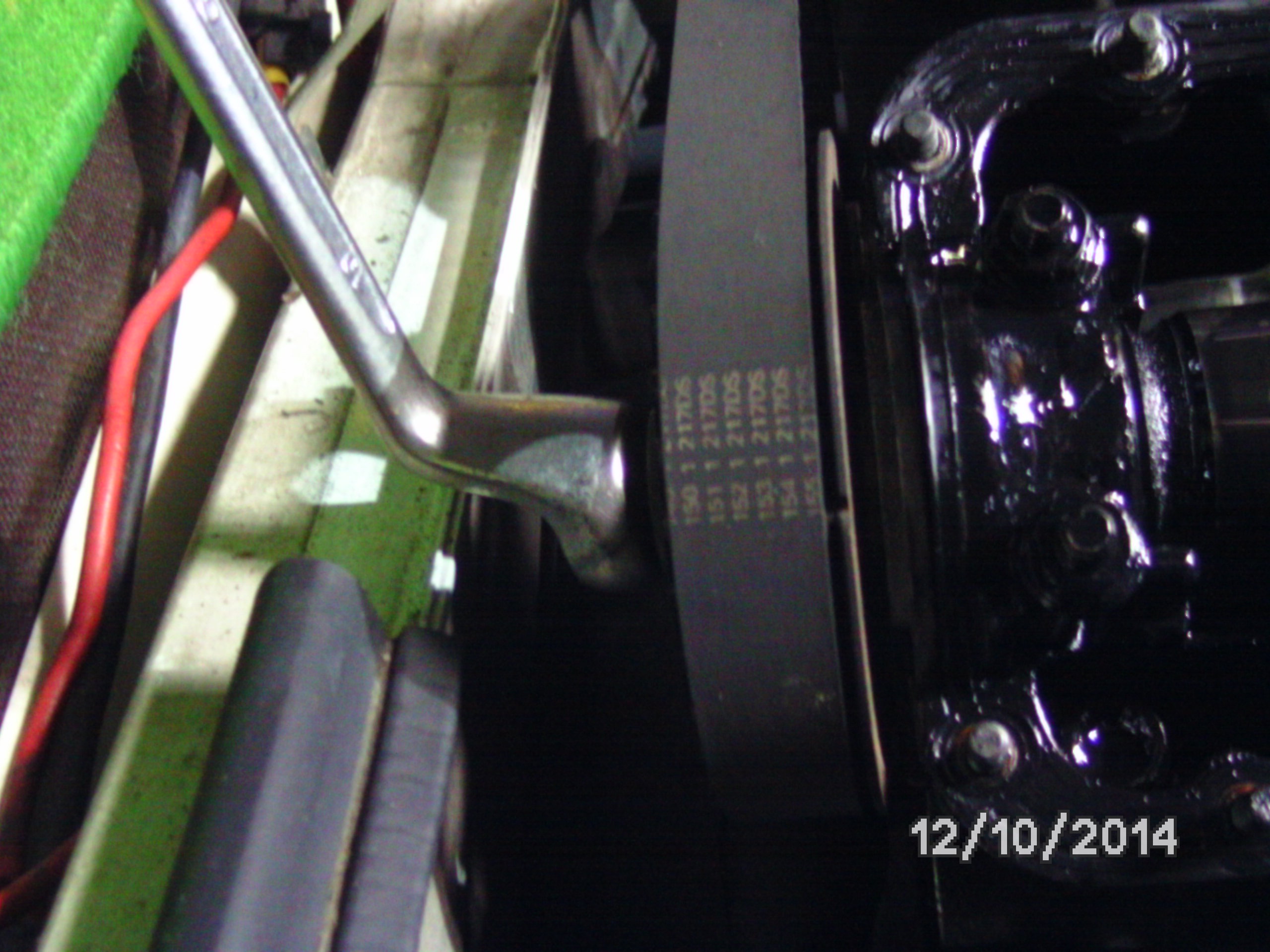

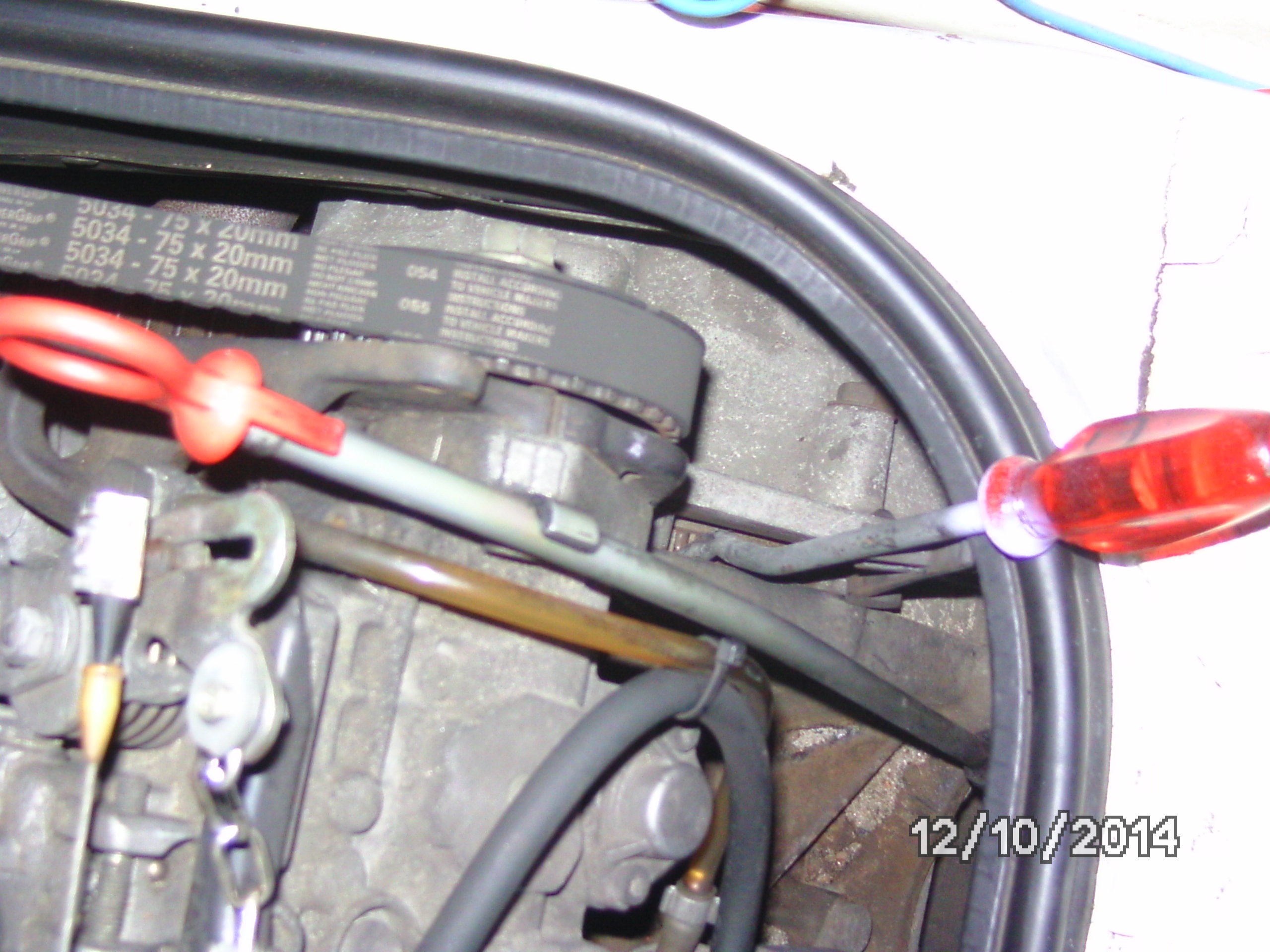

Spannrolle (M8) lösen (ACL)  Anzugsmoment 20Nm

Riemenscheibe Nockenwelle vorne ( 85 Nm) Loesen (M12x1,5x35) , mit Durchschlag (siehe Schraubenzieher) von hinten mit Hammerschlag lösen

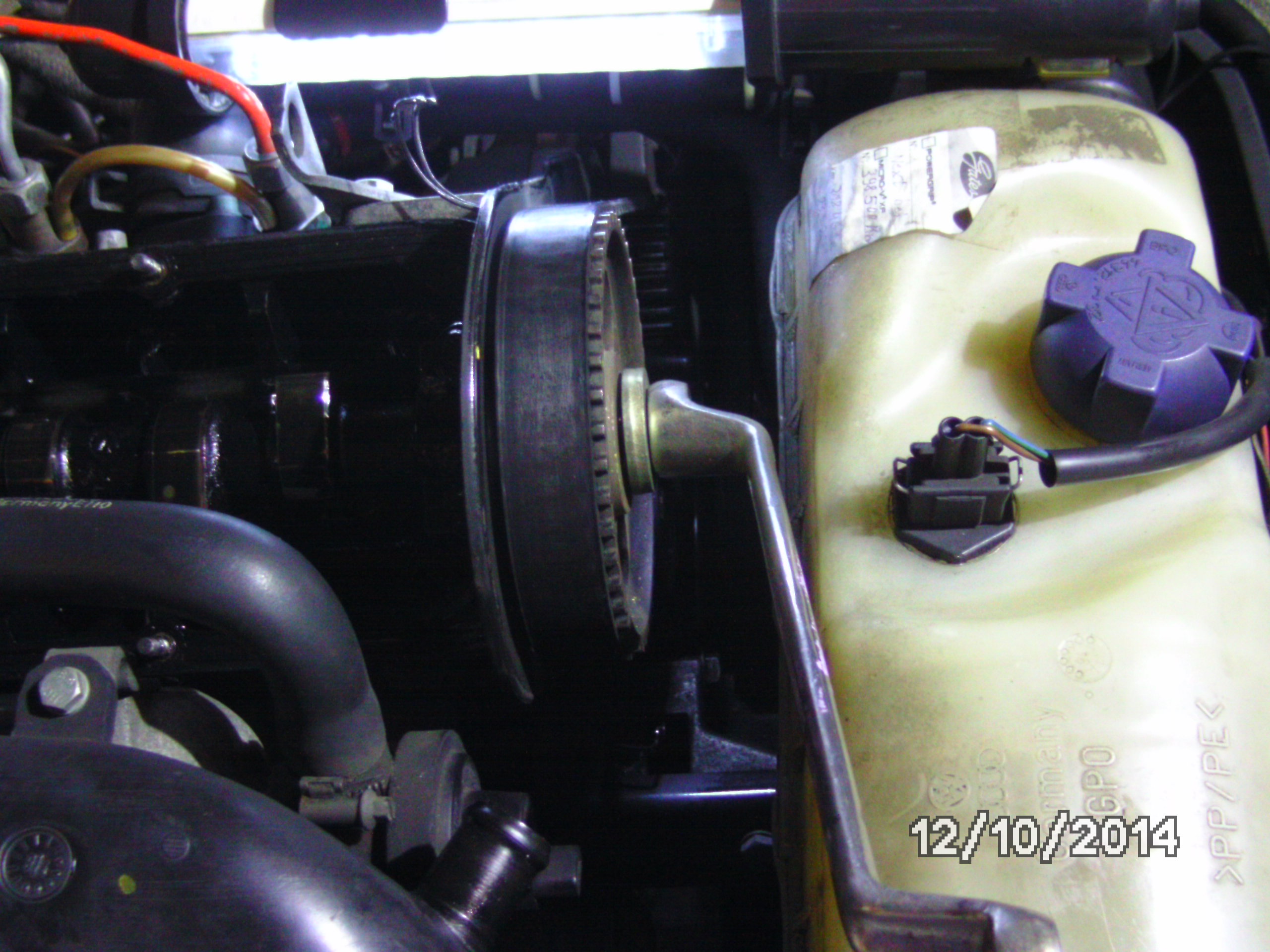

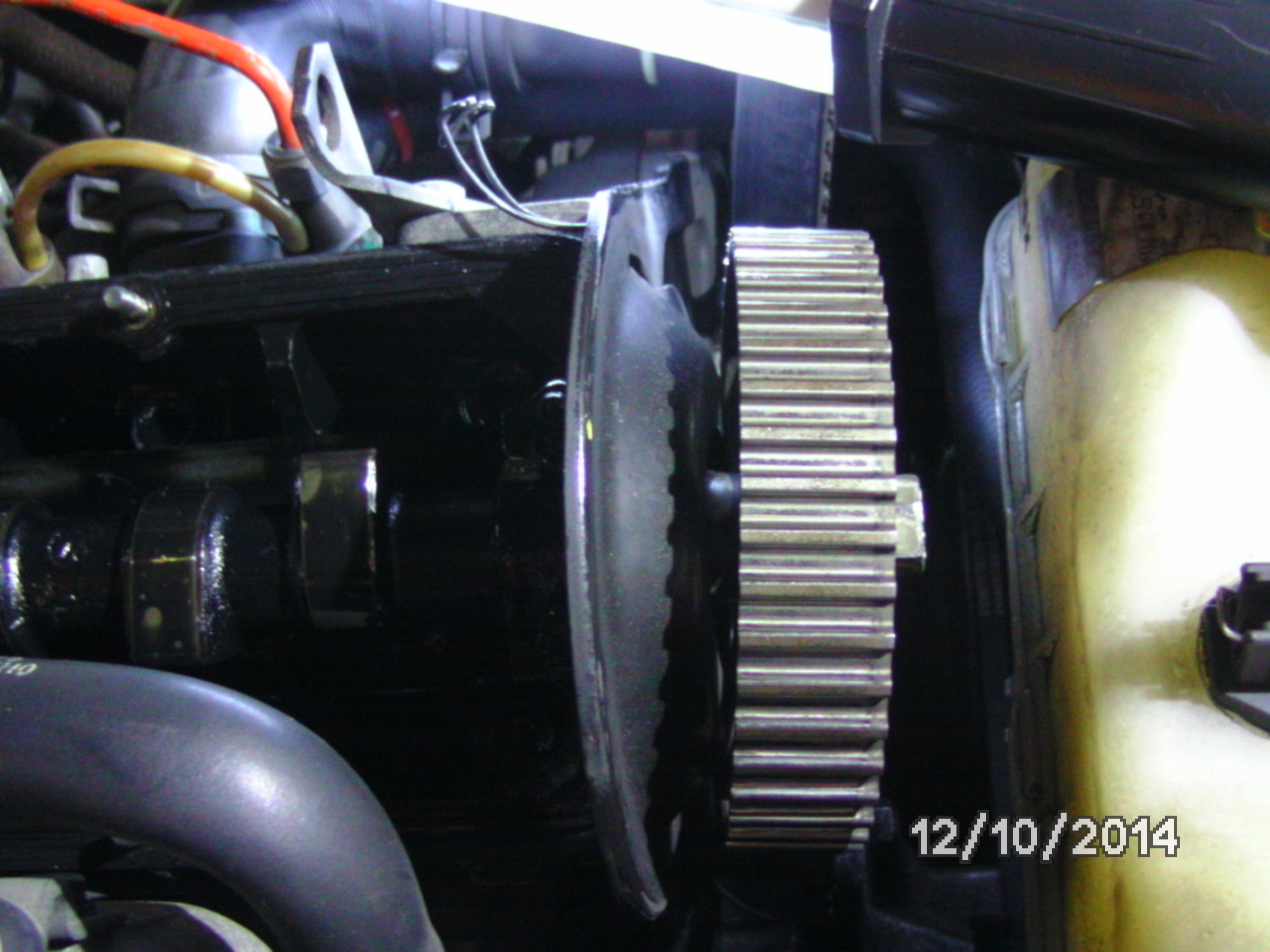

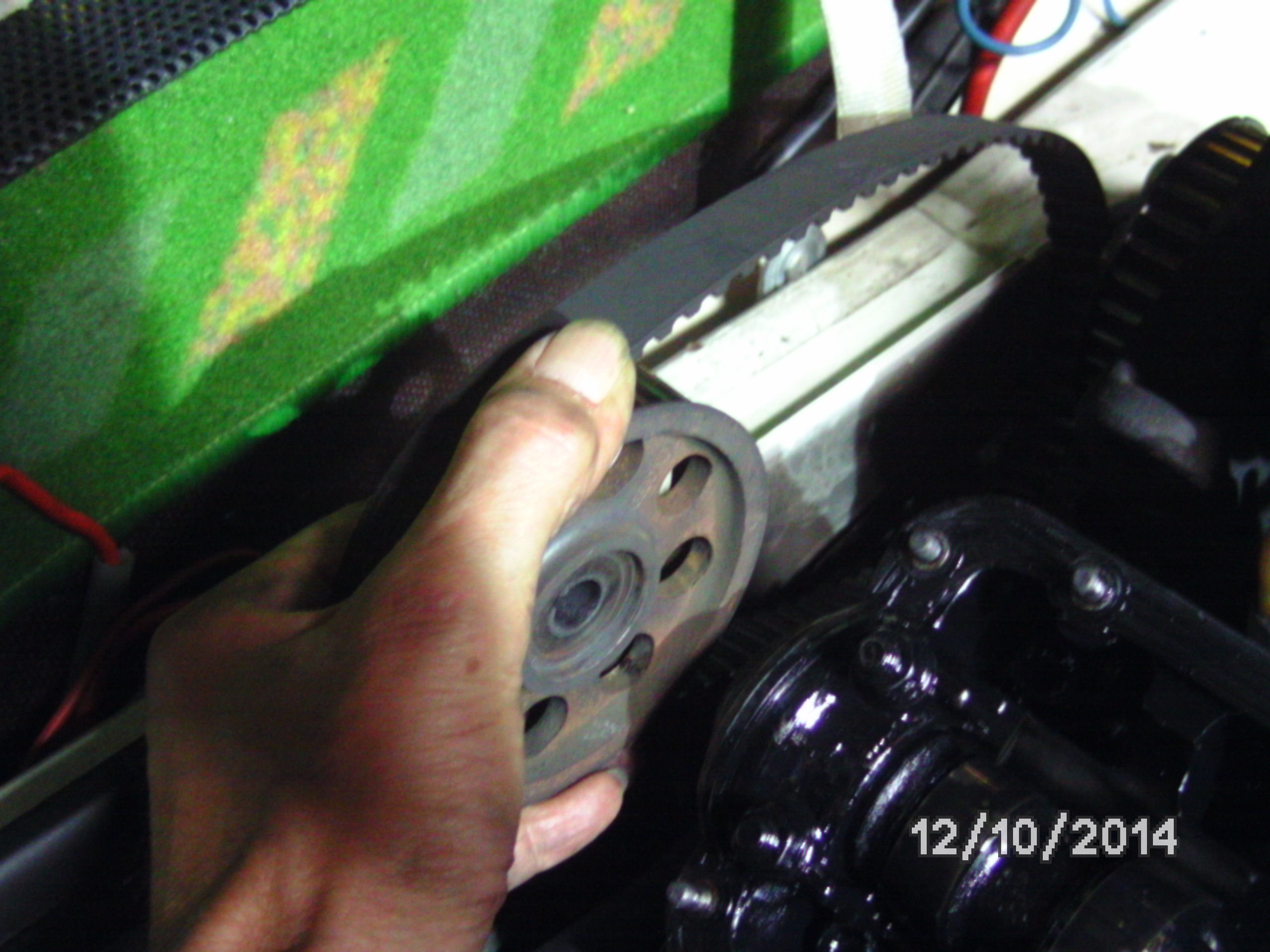

Riemenscheibe abnehmen

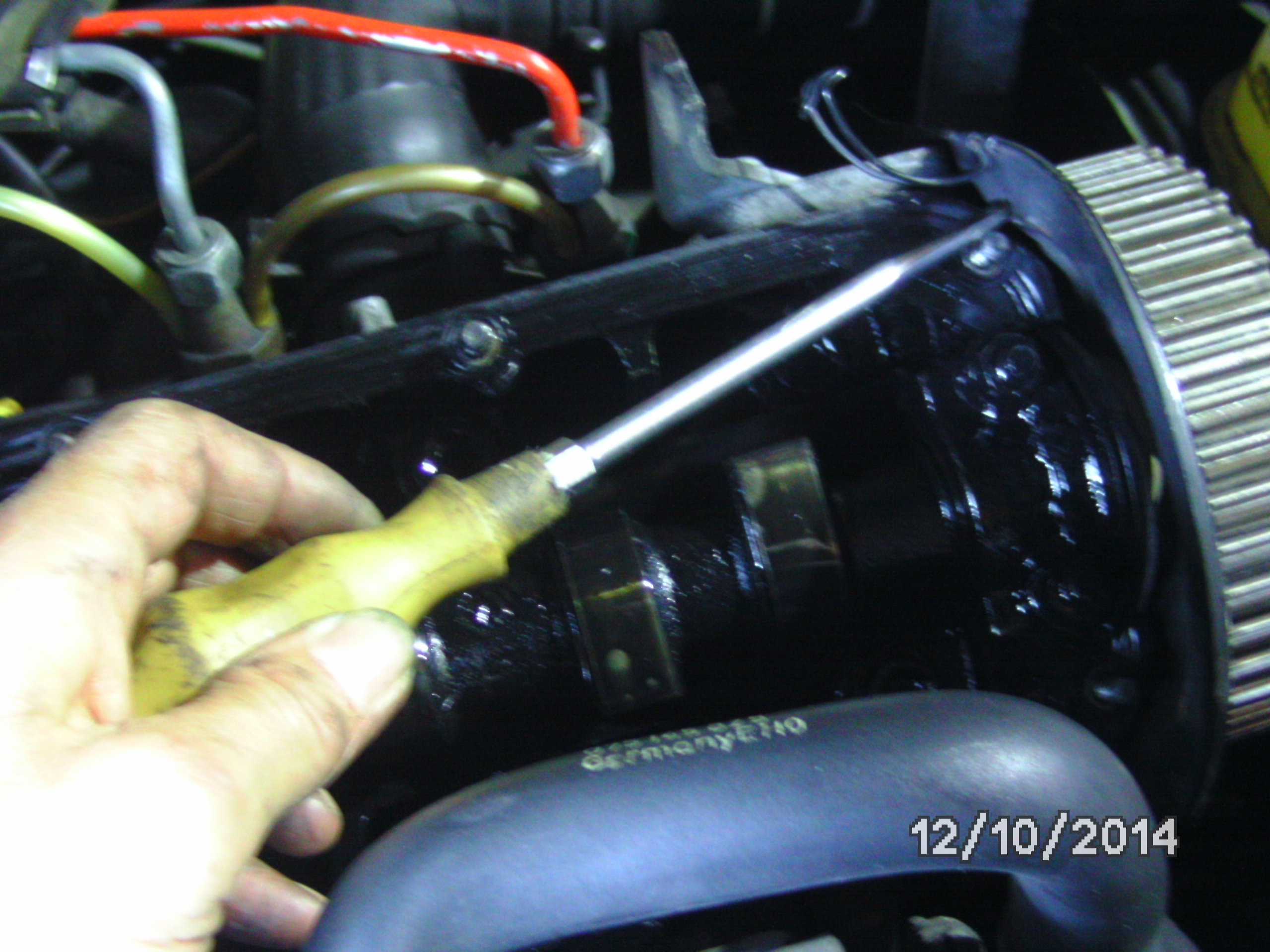

Riemenscheibe-Nockenwelle hinten (100Nm) abbauen (M 12x1,5x50)

Nockenwelle ausbauen , da ja nicht alle Zylinder auf OT stehen (geht ja gar nicht) erst Lagerdeckel 1 (vorne) und 2 (hinten) zu erst (über Kreuz) loesen, dann Lagerbock 2 + 3 über Kreuz loesen(Anzugsmoment 25 Nm

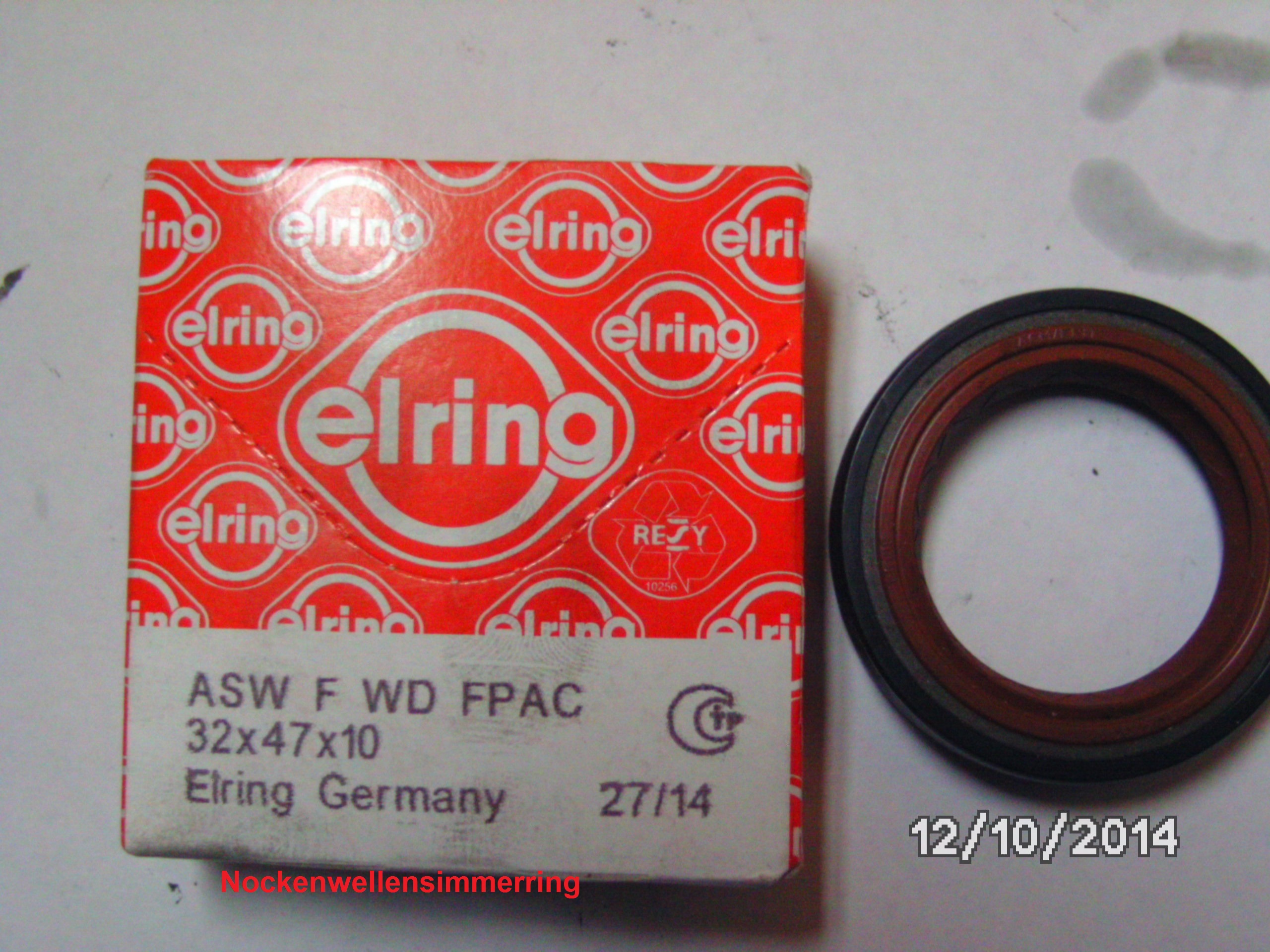

Nockenwelle entfernen ( Vorsicht, die Wellendichtringe 32x47x10 kommen auch mit raus) beim Einbau neue verwenden (068 103 085 E)

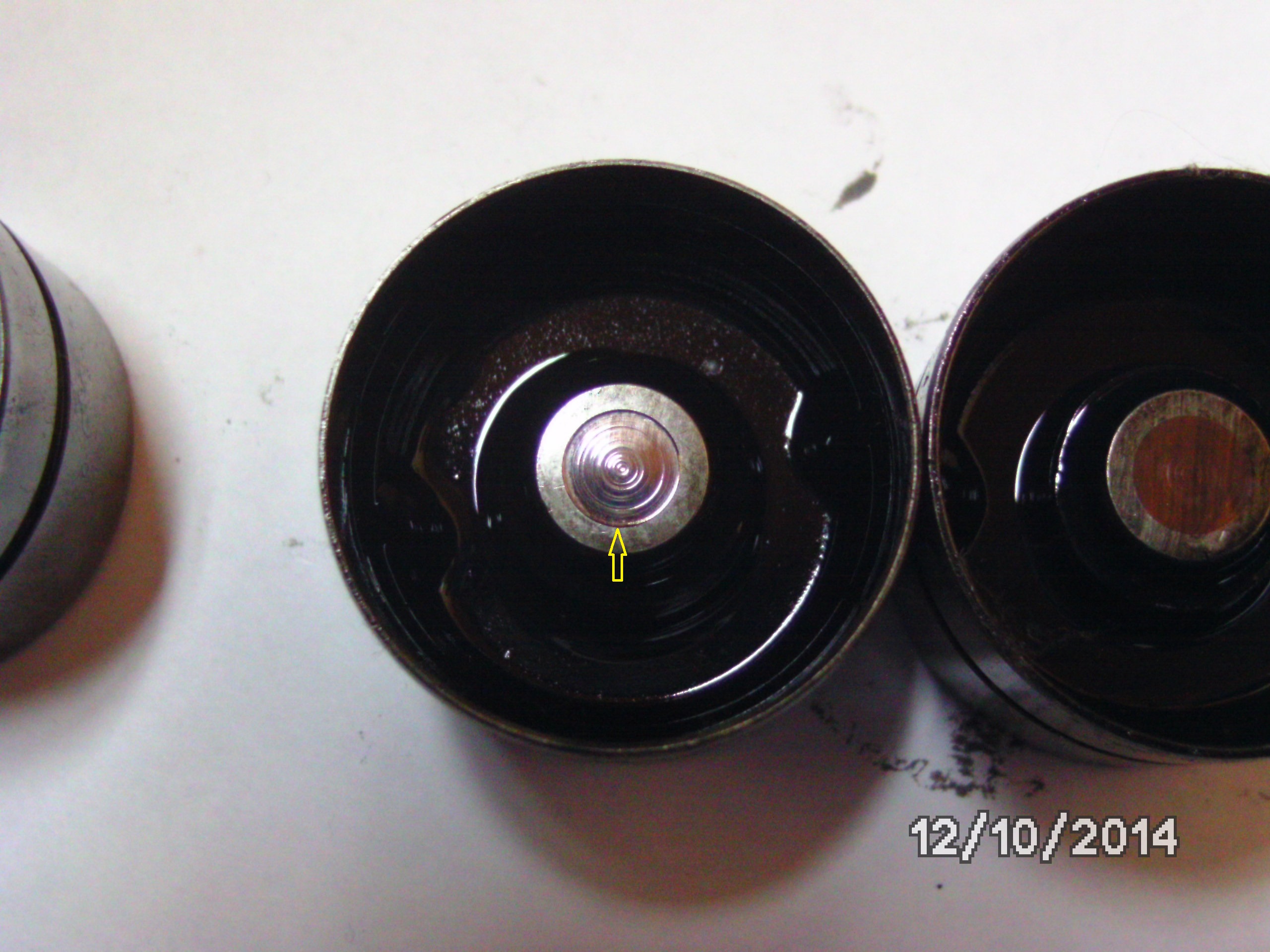

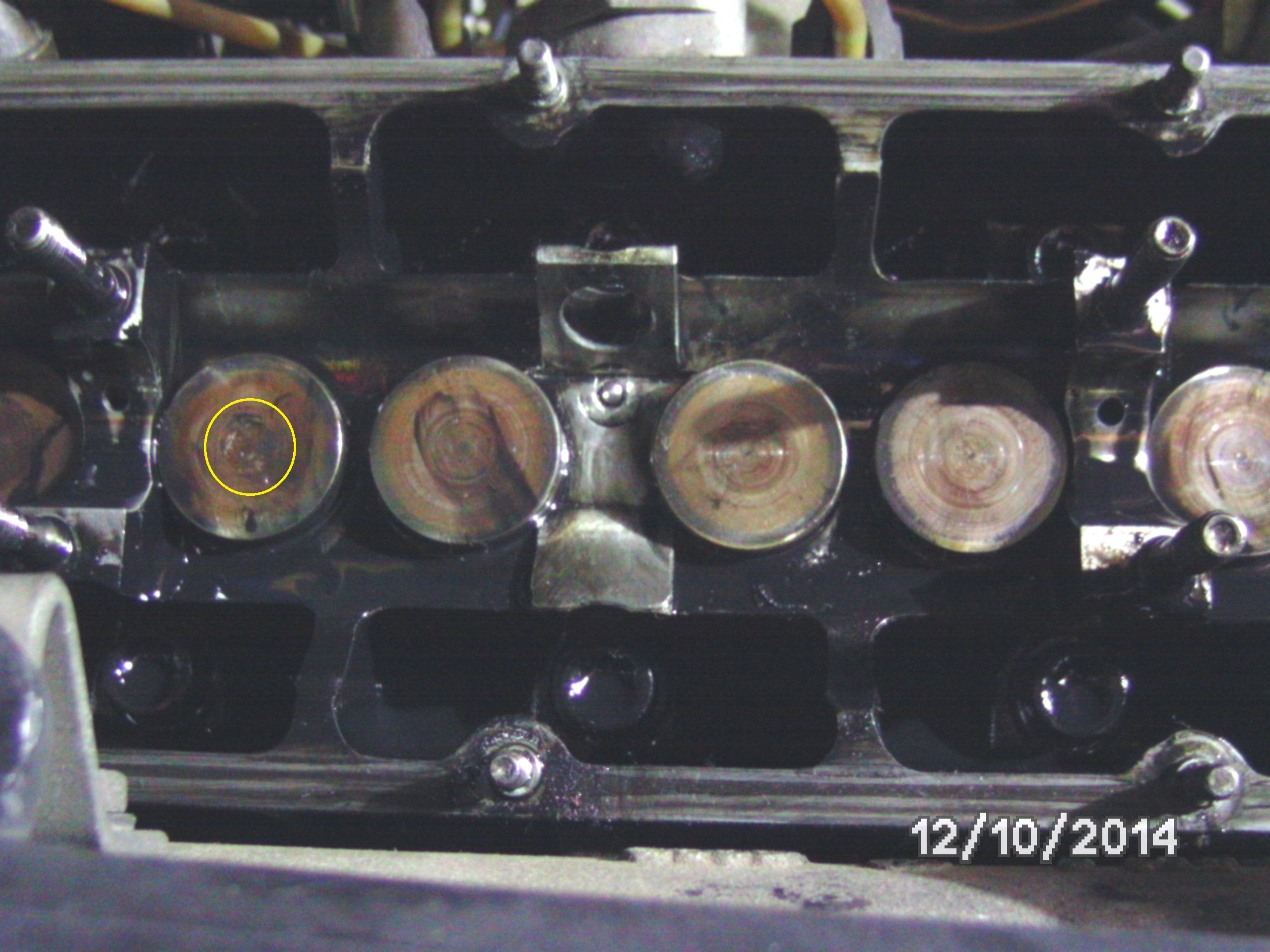

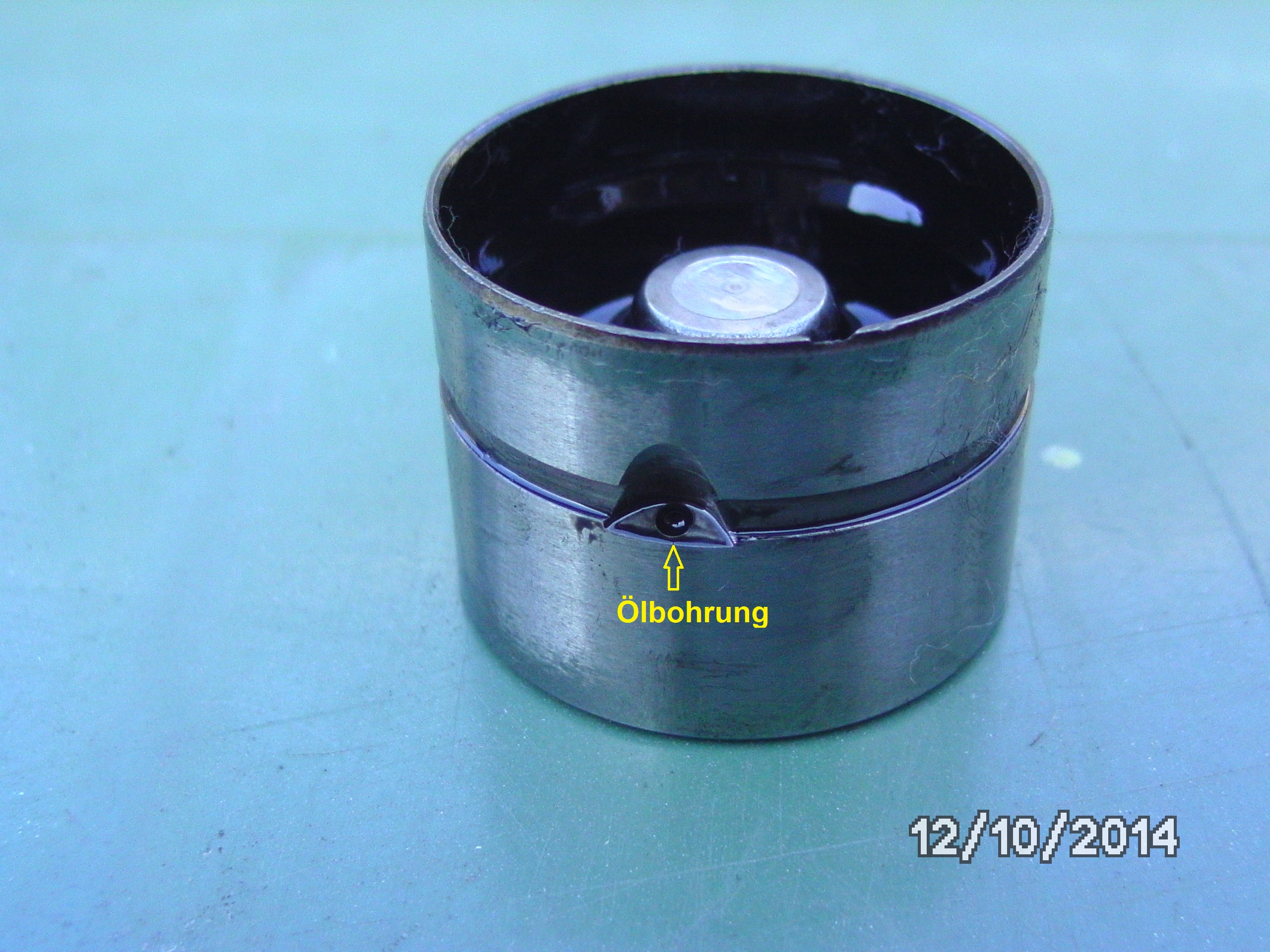

  ausgebauter Hydro mit  Einlaufspuren (gelber Pfeil)

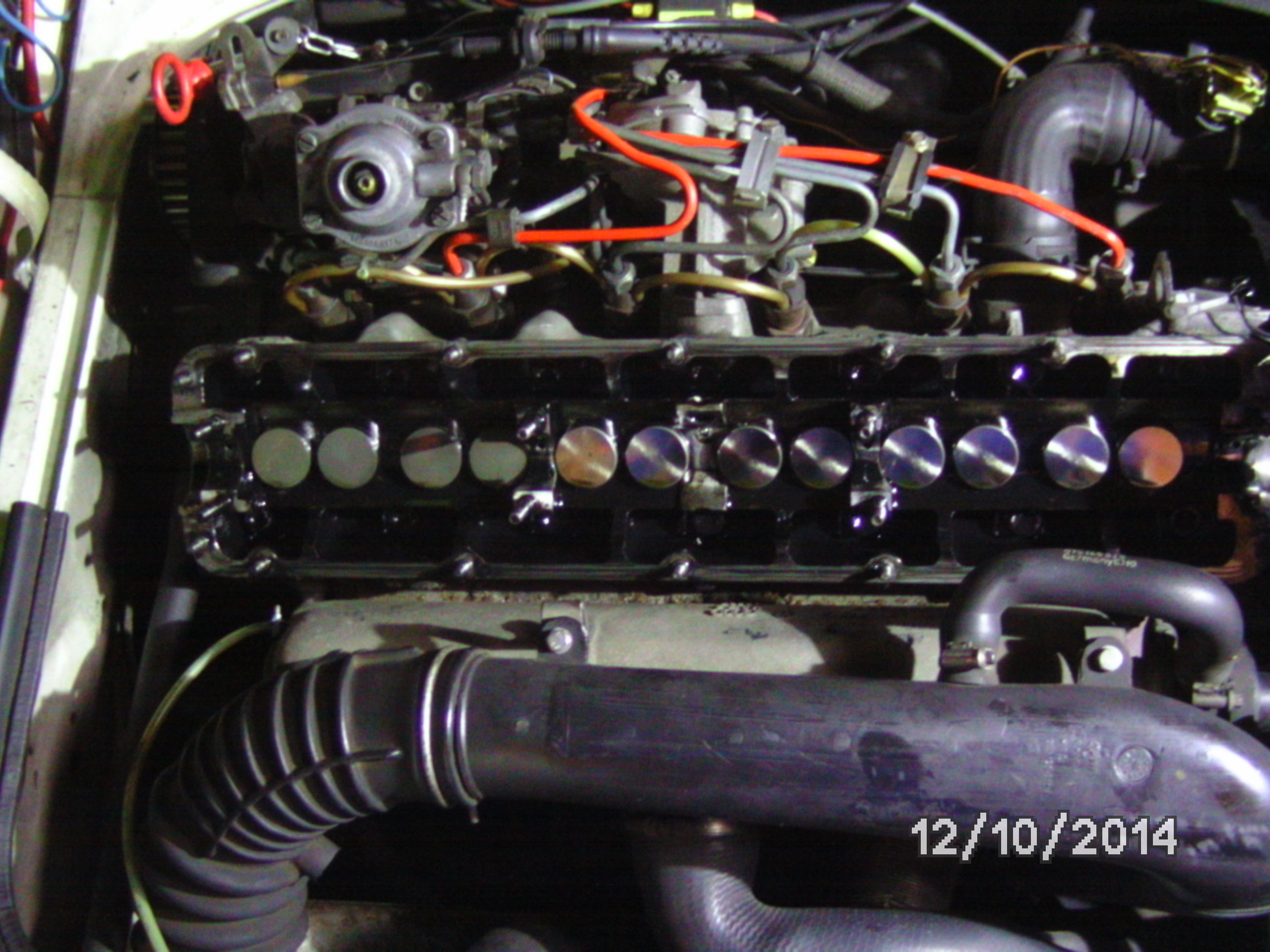

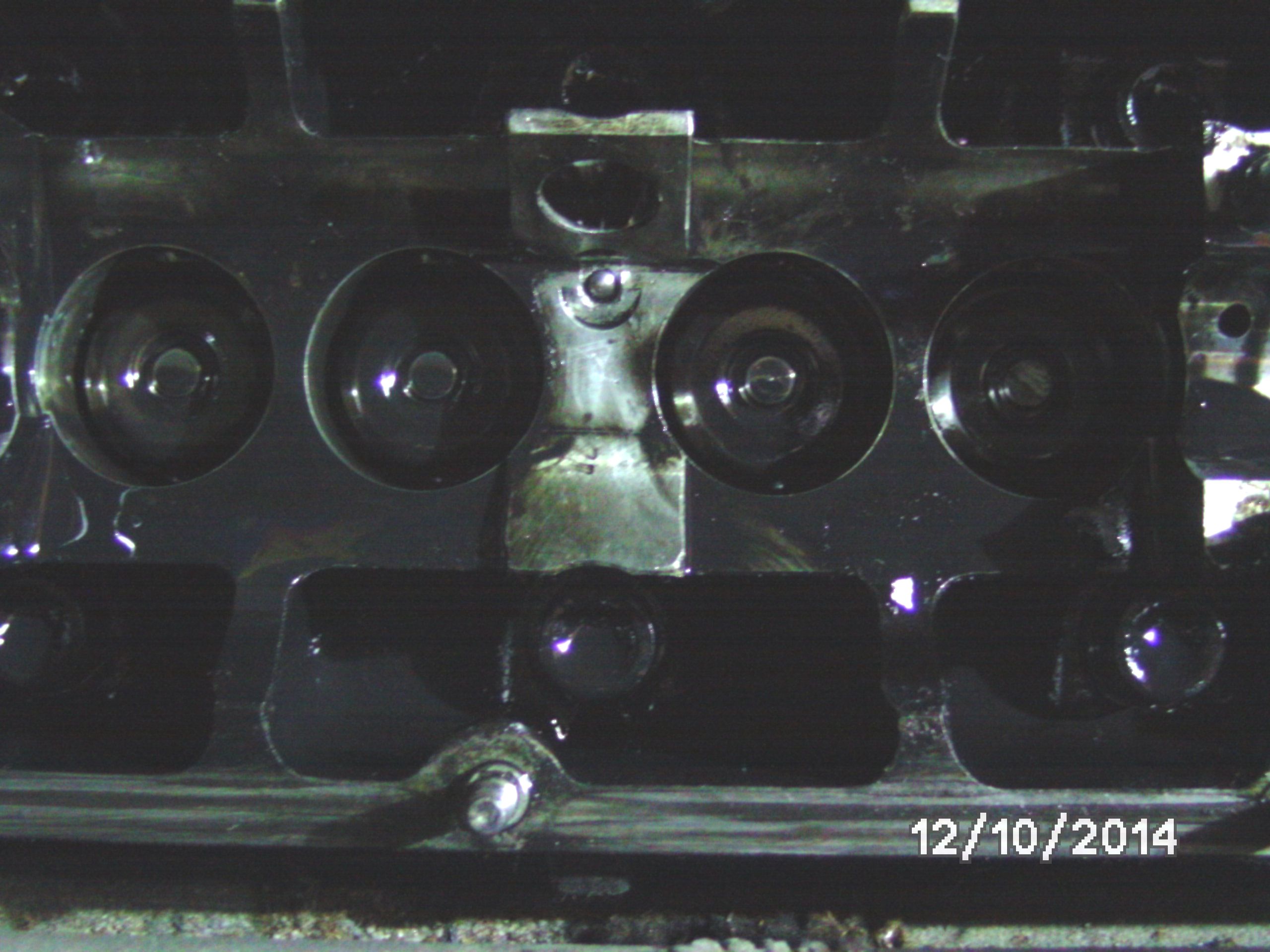

     Ansicht vom Zylinderkopf ohne Nockenwelle und ohne Hydrostoessel

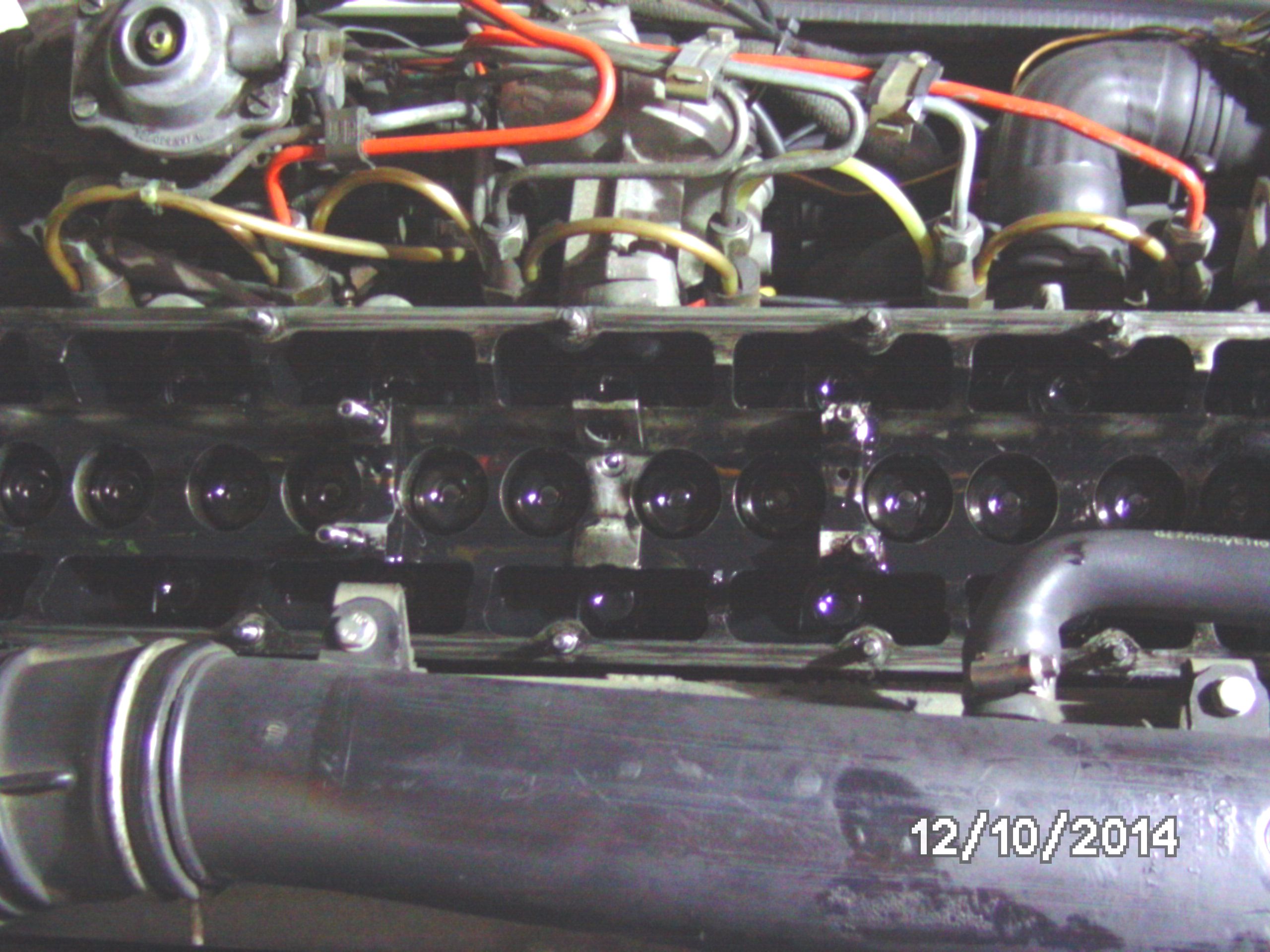

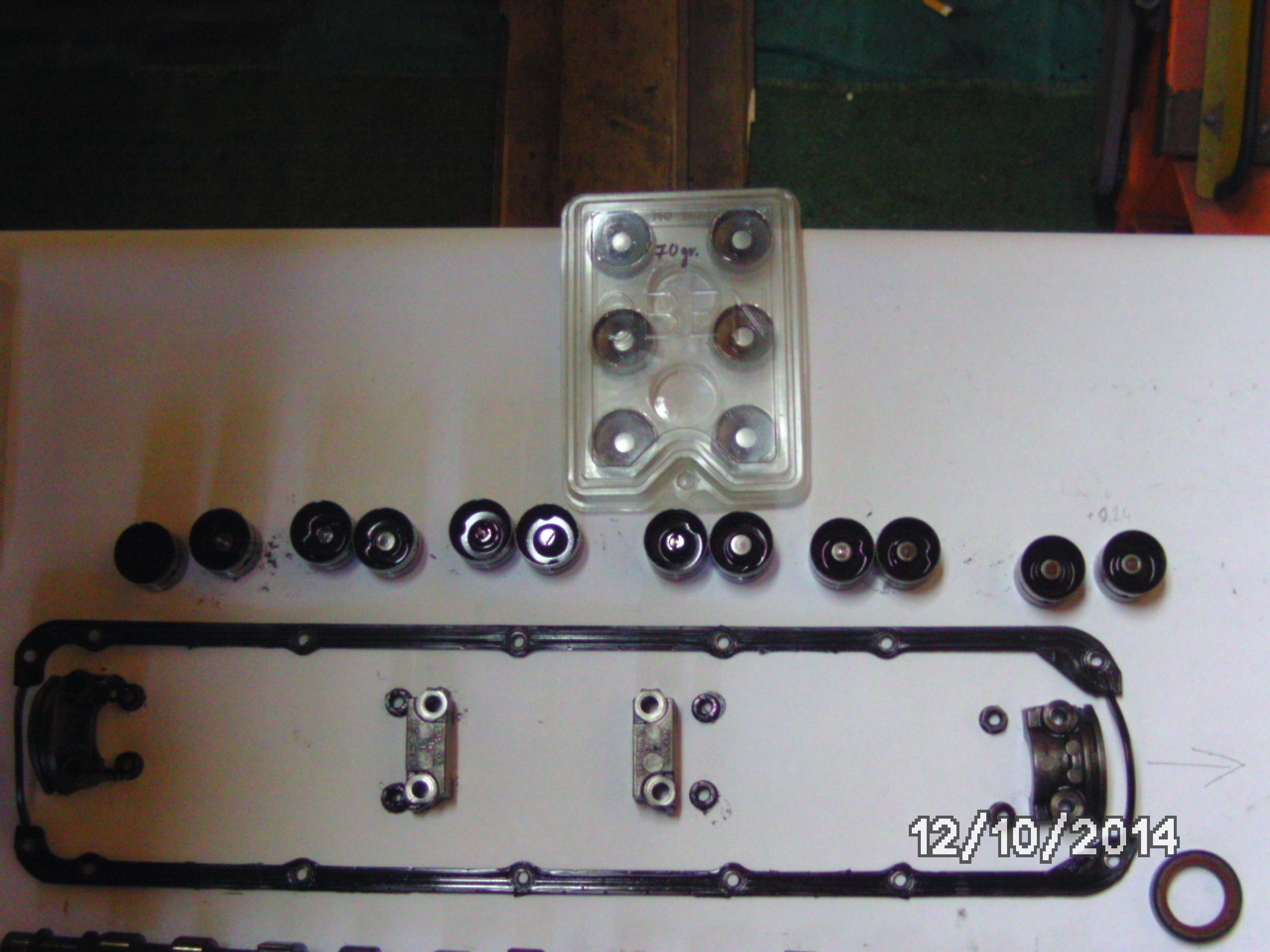

alle Teile ausgebaut und fein sauber abgelegt

Neue Hydros einbauen ( min 30 Minuten warten bevor Motor gestartet wird ( dauerd eh länger bis alles wieder zusamengebaut ist ) :-))

Der Zusammenbau erfolgt in umgekehrter Reihenfolge, falls man noch weiß wie die ist :-))
